연속자동빌레이 시스템

시설물의 안전확보 시스템 적용

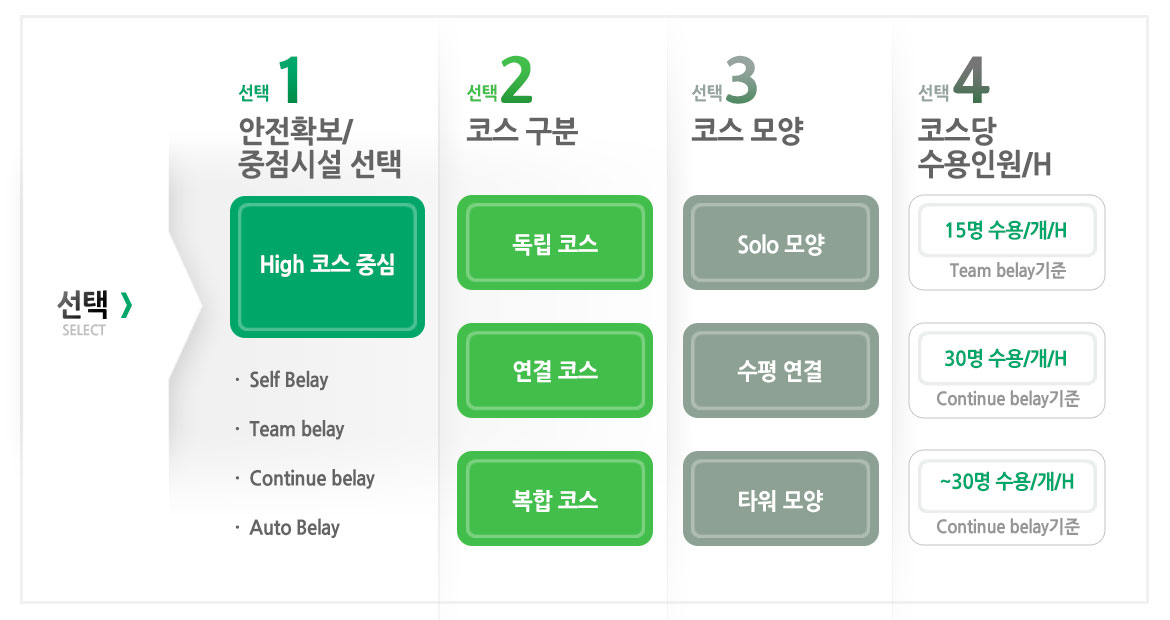

시설 검토시 총인원, 숙식규모, 운영요원 수 등을 고려하여 안전확보 선택을 할 수 있습니다.



연속 자동 안전확보 시스템 (CBS :Continue Belay System)

연속자동안전확보 시스템은 체험자가 어드벤처 활동시설을 체험시 지상에서부터 안전확보를 한 후, 코스를 체험하기 위해 출발하면 체험자가 가는 방향대로 안전확보장치가 케이블을 따라 굴러오기 때문에 전체 코스가 끝날 때까지 연속적으로 안전확보가 되며, 지상에 도착후 장치를 마지막 체결장치에서 슬라이딩으로 빼면 자동 해제하게 되어 있는 시스템이다

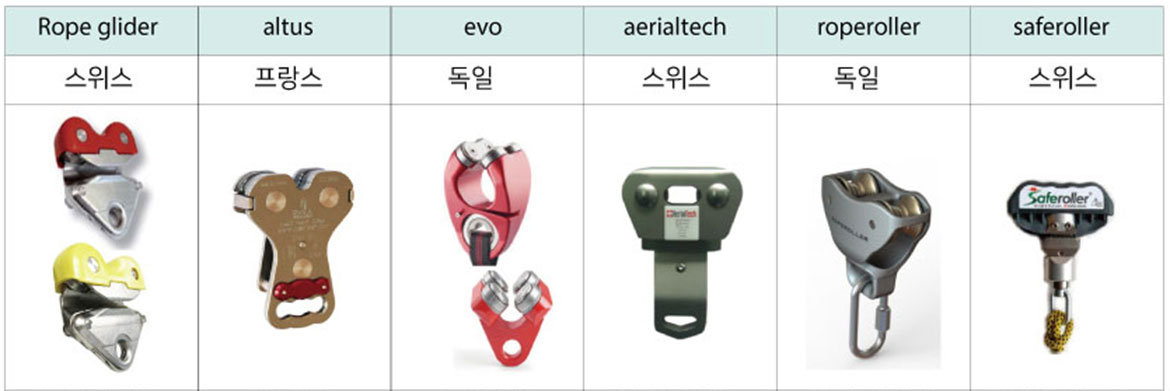

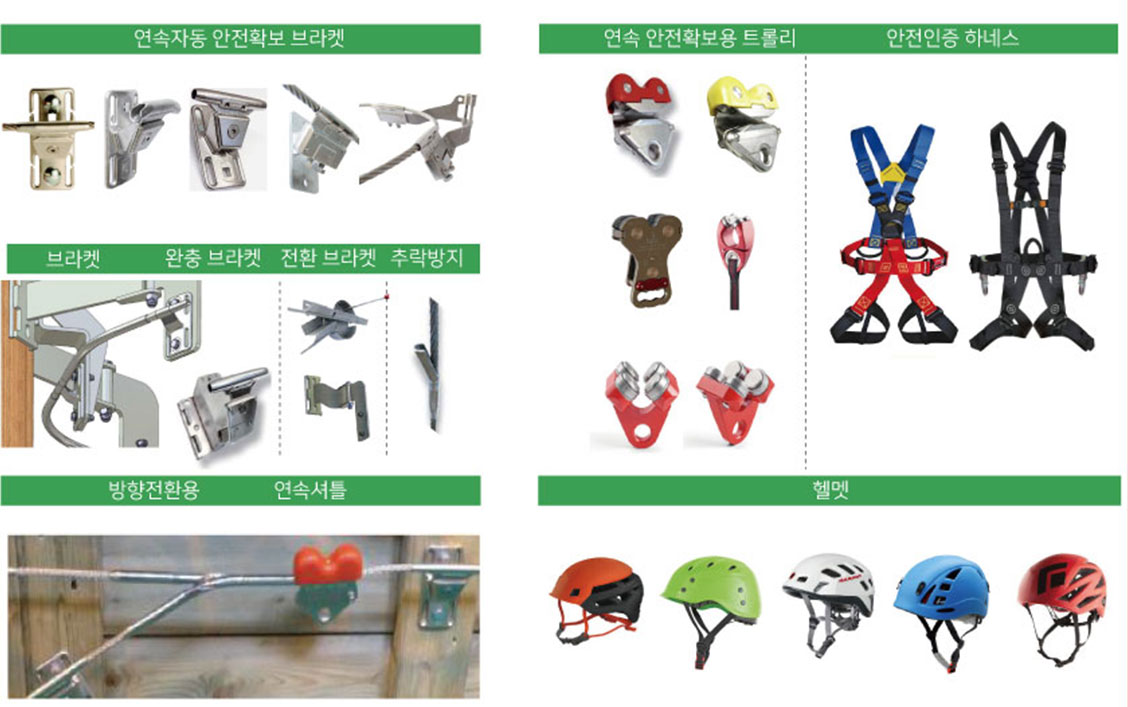

전세계적으로 도르래 형태의 연속자동안전확보 시스템은 다음과 같은 6개 제품이 있습니다



※ EN795. 각 장치류의 특허는 제조업체의 소유임



Cable
시스템용
특허
  • 8mm ~ 12mm 케이블 스팩
  • 도르래가 있어 케이블 횡단시 케이블 마모 문제점을 최소화한 제품
  • 각 메이커별 특허는 각 사의 소유임
  • EN 795 인증규격

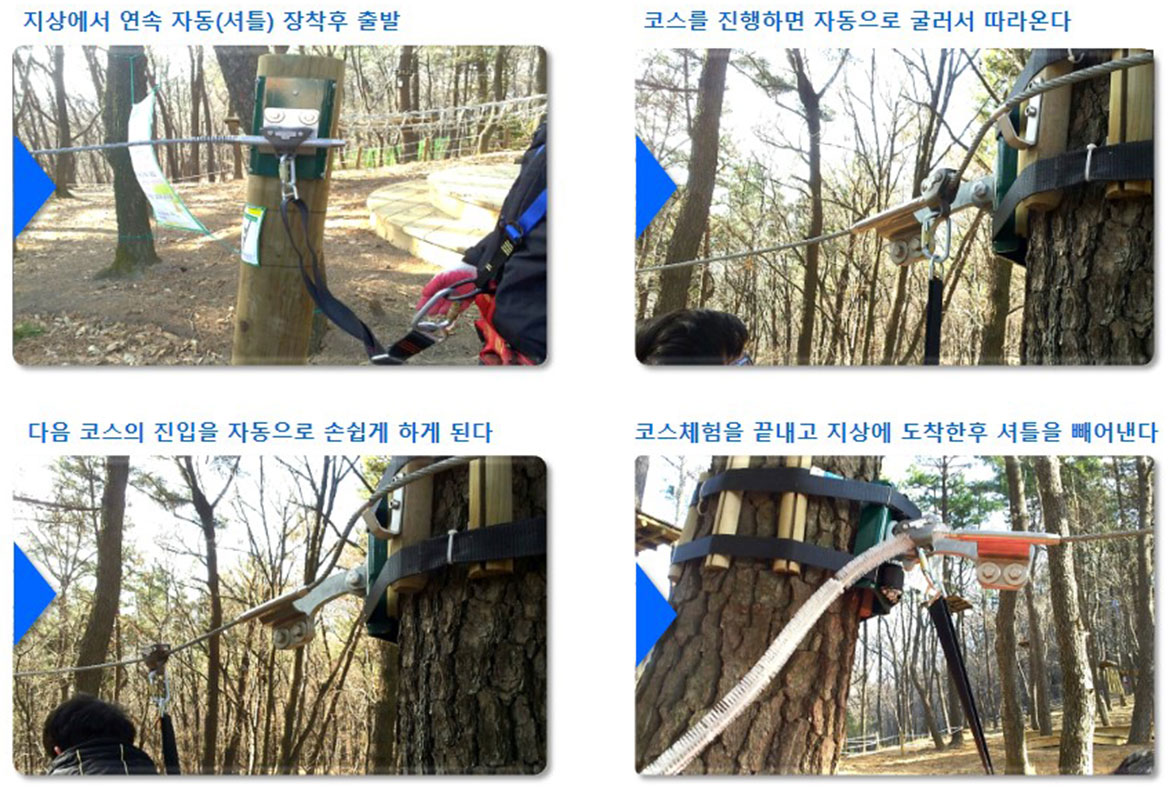

연속 자동 안전확복시스템(CBS) 셔틀 진행 사례



연속수동 안전확보 시스템(CBS :Continue Belay System)

연속수동 안전확보 시스템은 체험자가 어드벤처 활동시설을 체험시 지상에서부터 비아페라타 형태의 캐러비너 등으로 준비된 안전고리에 끼었다 빼었다 하면서 전체 코스를 이동하는 방법으로 코스가 10개 일경우 총 20회에 걸쳐 캐러비너를 탈착해야 합니다.
이때 만약의 실수로 인해 캐러비너가 정확하게 체결되지 않았을 경우 지상으로 추락하게 되는 것입니다. 그래서 두개의 캐러비너중 한 개가 열리면 다른 한 개는 열리지 않게 되어 있는데 100% 확신을 갖기에는 이릅니다.
실수로 인해 추락한 사례 : http://www.nzherald.co.nz/nz/news/article.cfm?c_id=1&objectid=10868980

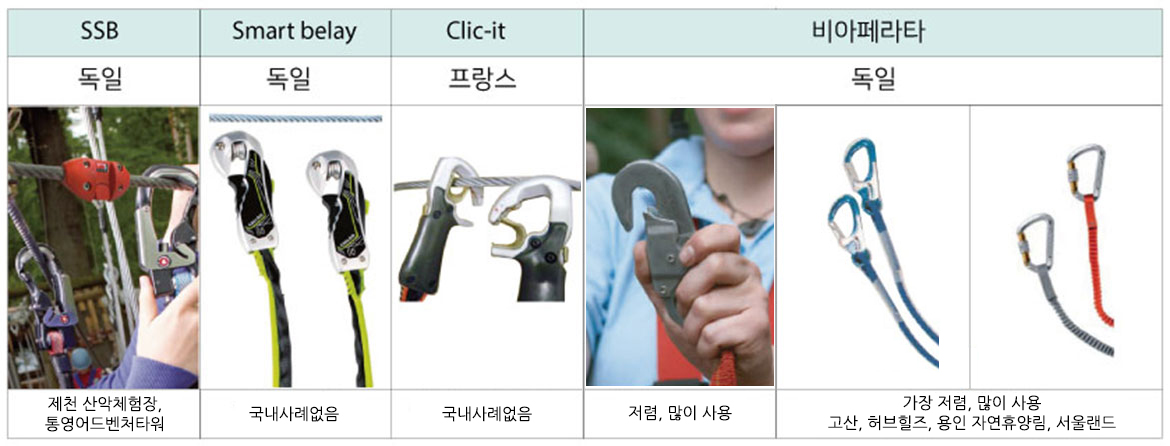

전세계적으로 비아페라타 형태의 연속수동 안전확보 시스템은 여러 제품이 많이 있습니다

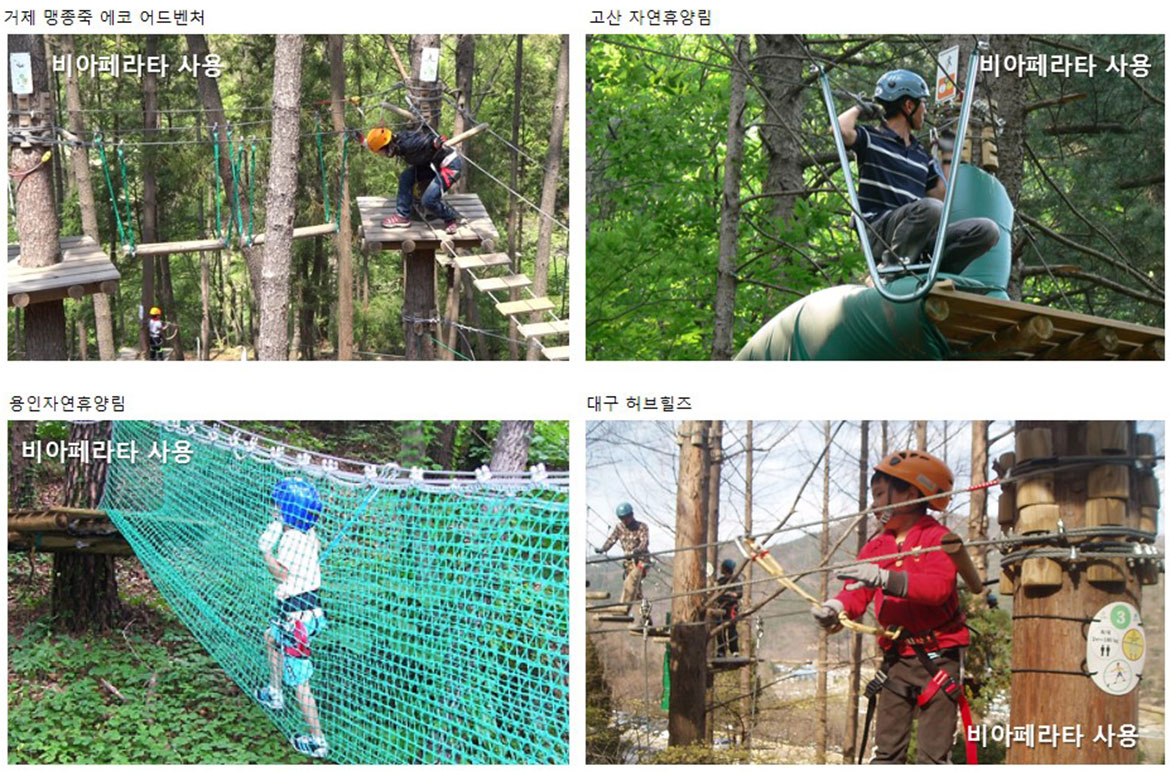

타사 국내 사례

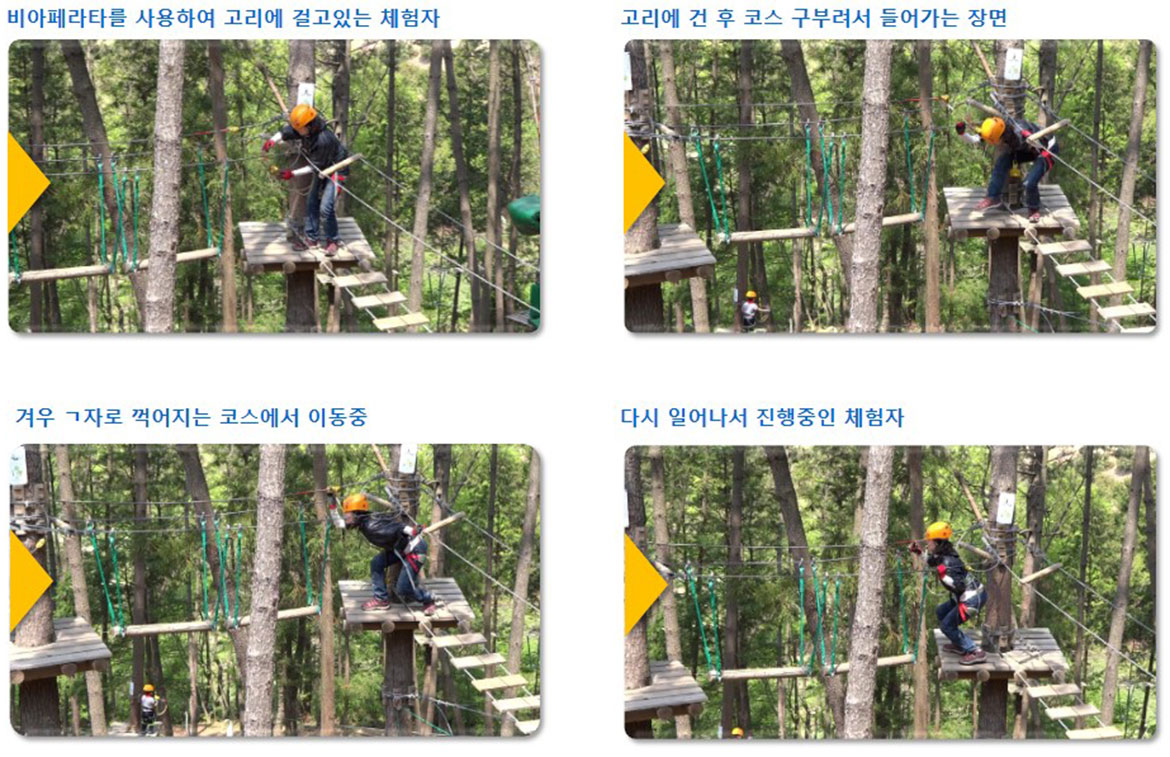

수동 비아페라타 진행 사례

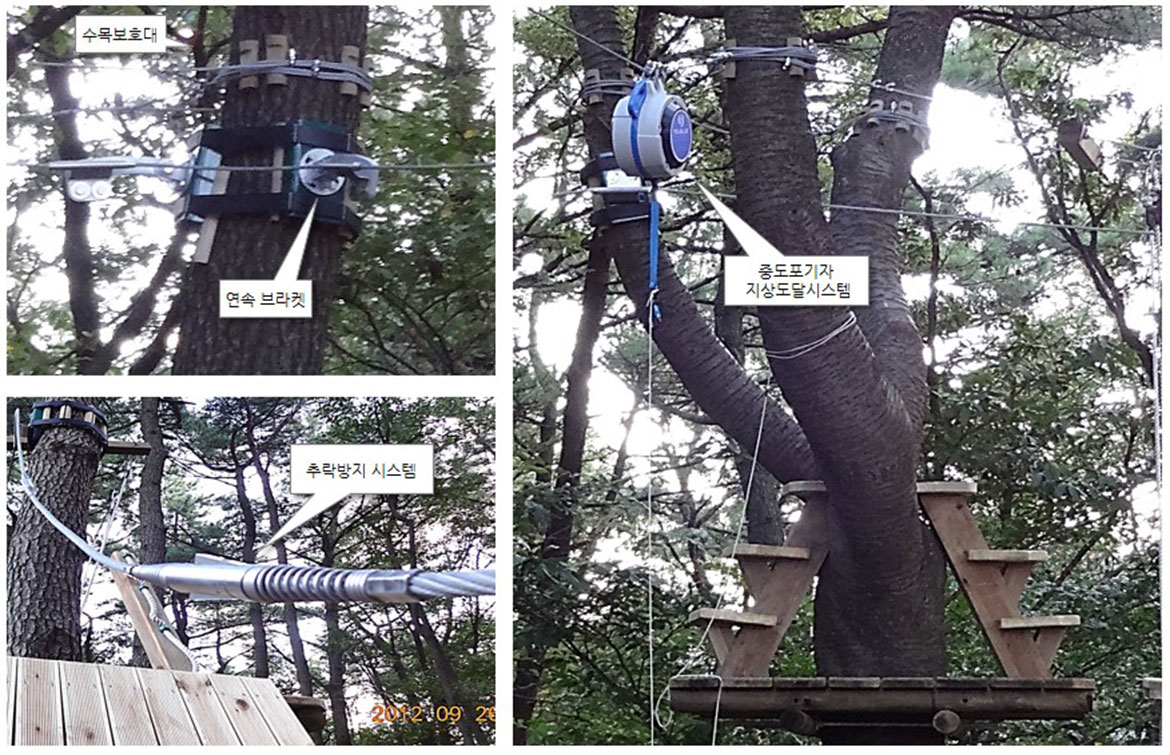

연속 자동 안전확보시스템 및 추락방지 시스템



구덕 포레스트 어드벤처 코스(39개 코스) 2012

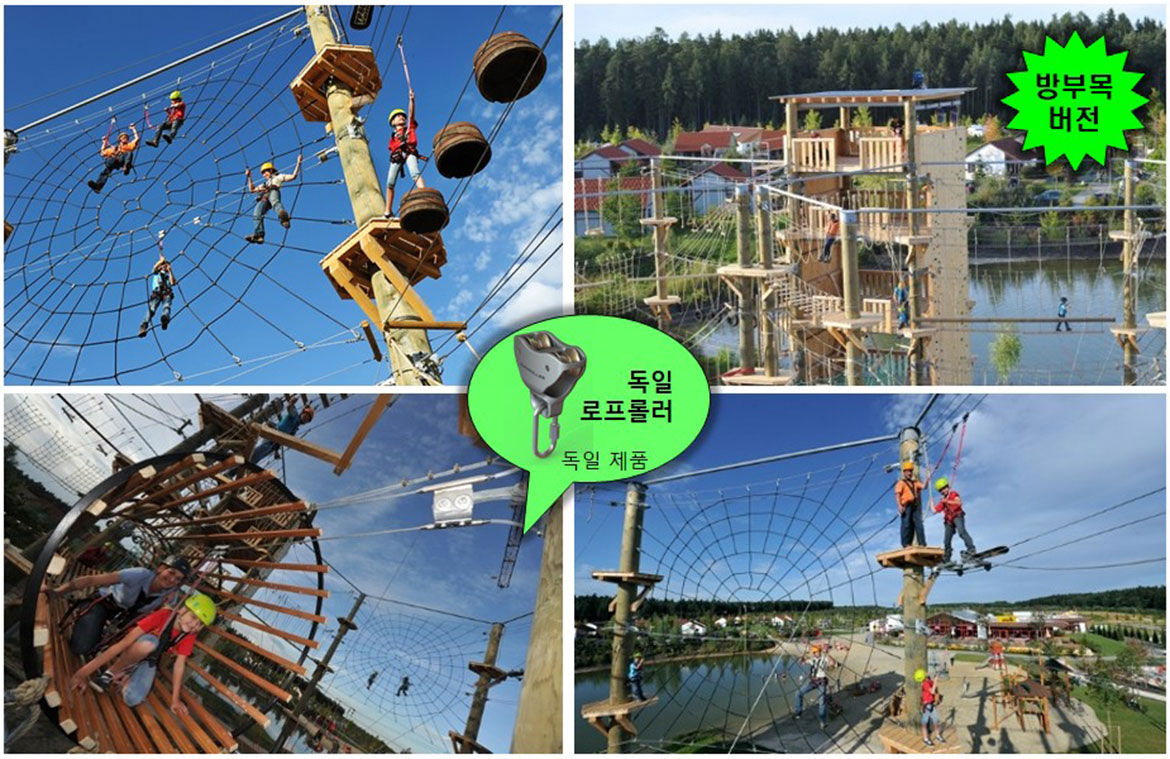

로프 롤러社 제품 독일 레고랜드 2인용 사례 2012.



독일 로프 롤러사 동시 2인용 버전 제품 2012.

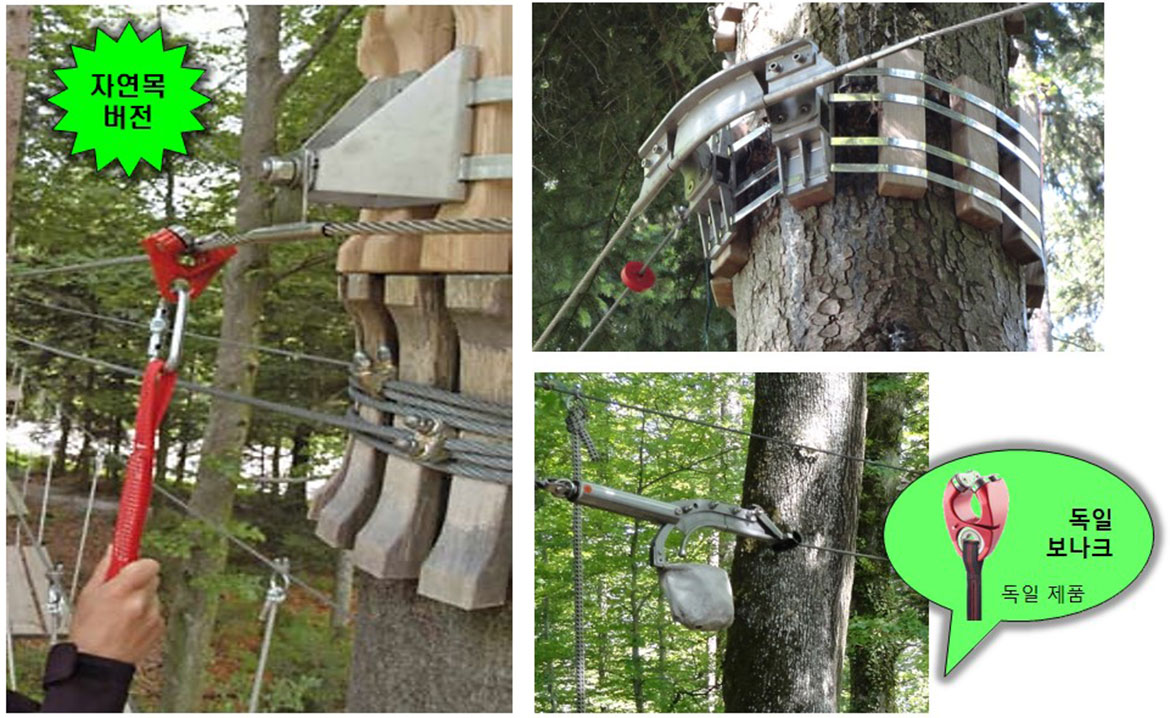

독일 보나크사 제품 2012.

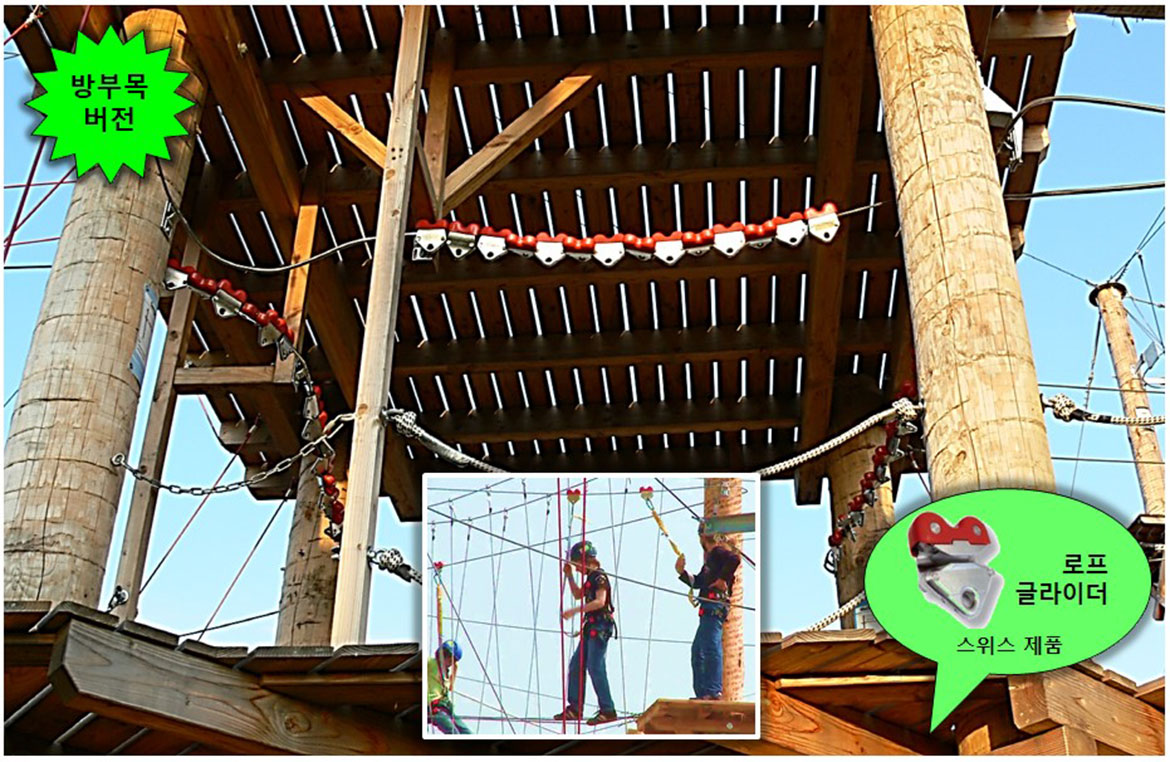

스위스 로프 글라이더 제품

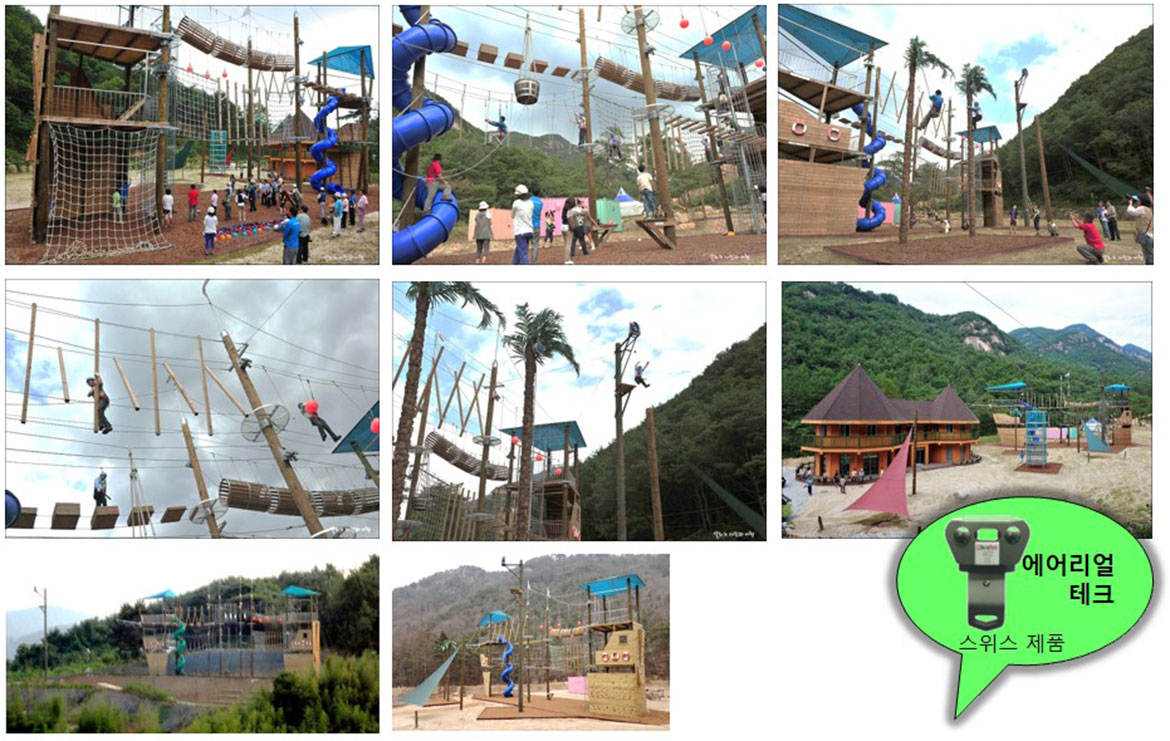

오션 타워 코스 2011



영인산자연휴양림(아산소재) 2011



늘푸른전당 12개 코스 창원시 2012



함평 나비뜰동산 함평소재 2012



복합어드벤처타워 외20종 고흥우주체험센터소재 2009

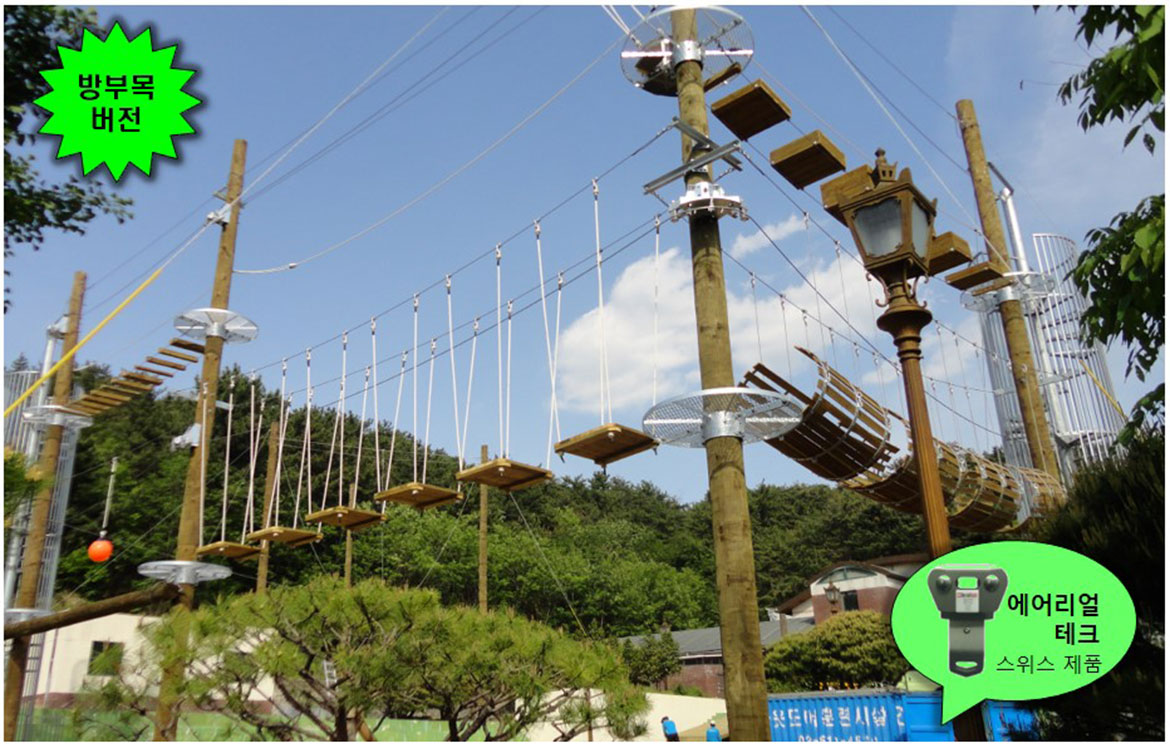

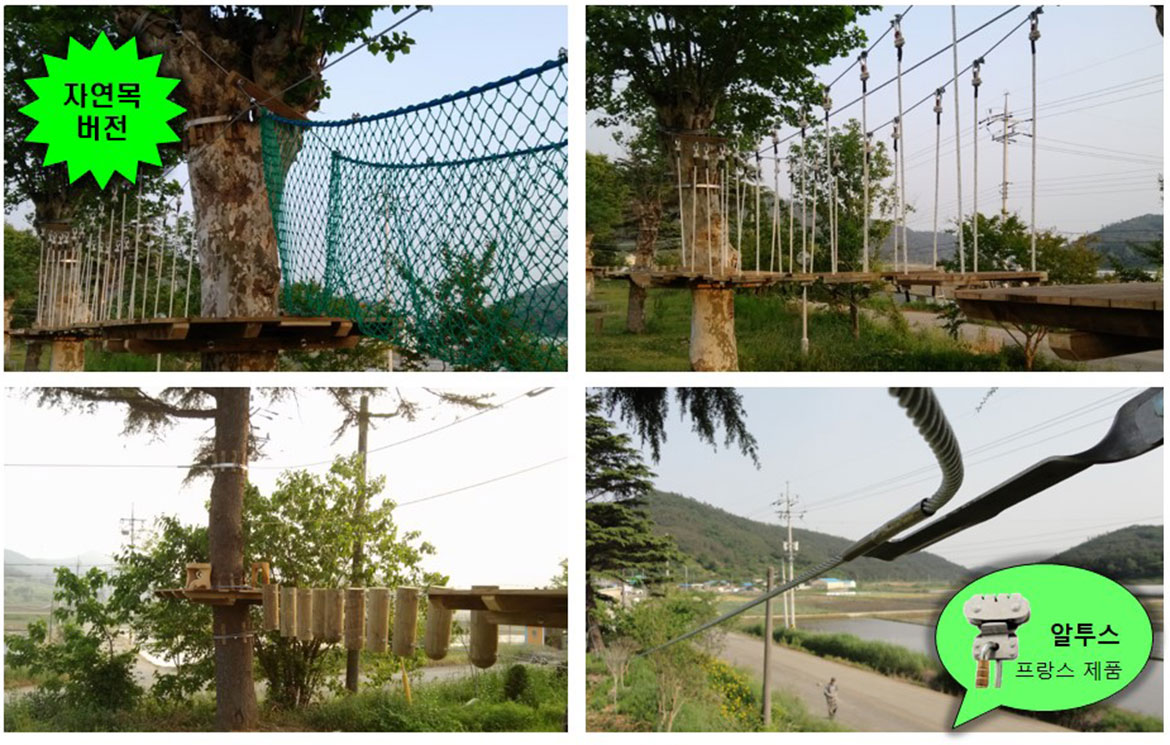

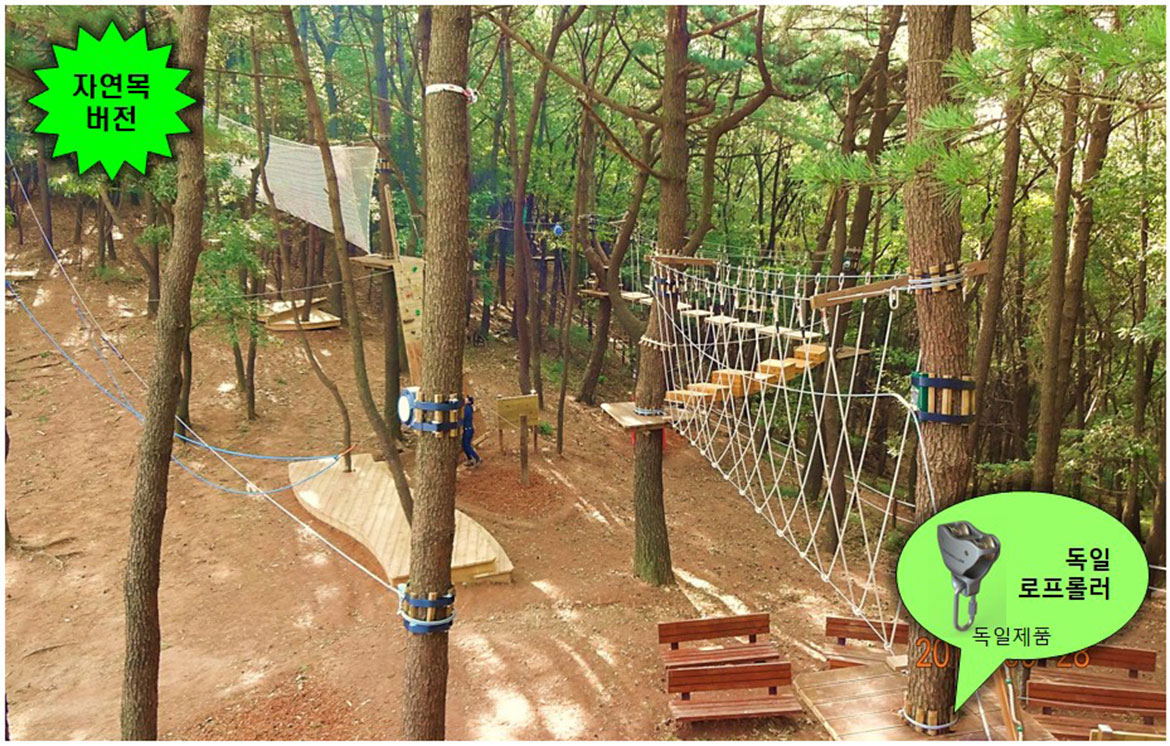

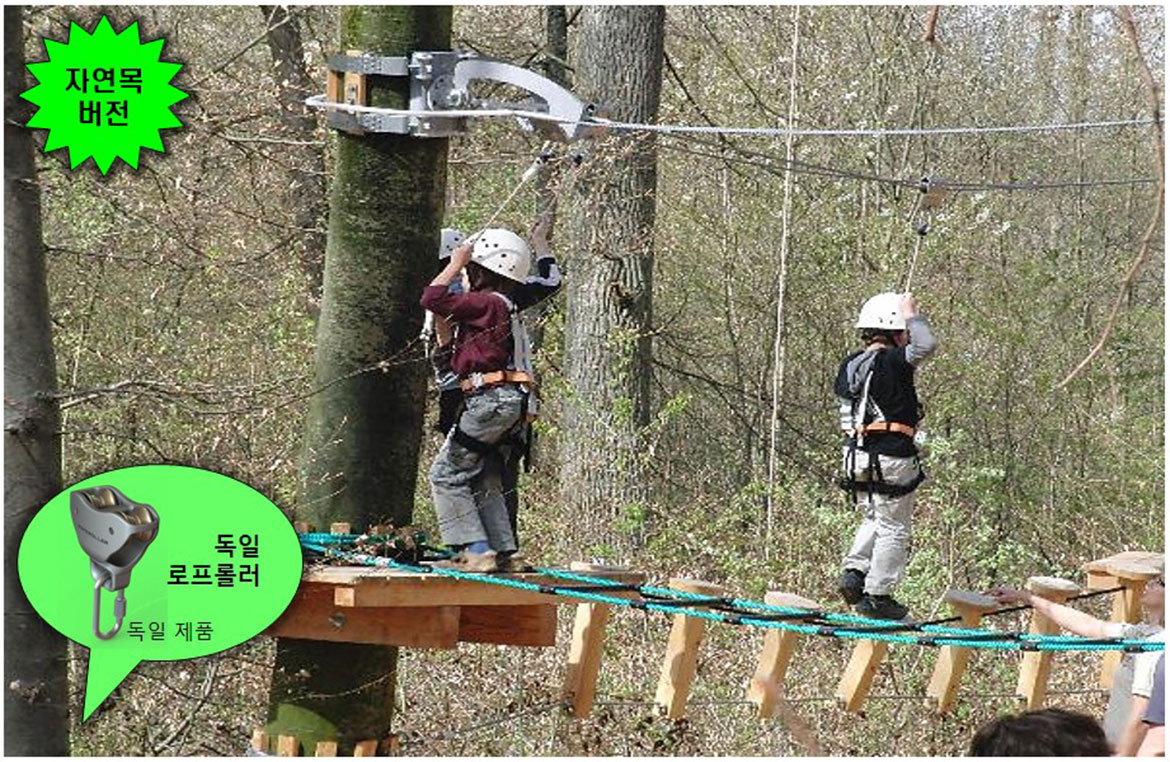

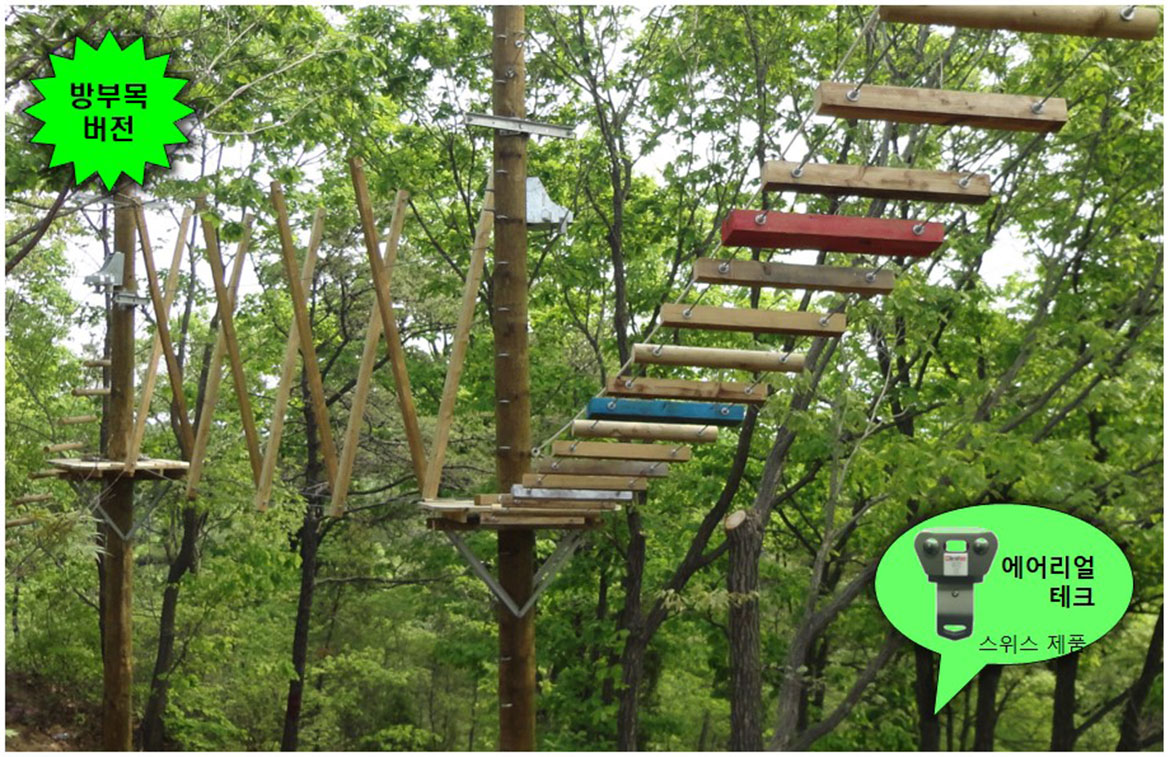

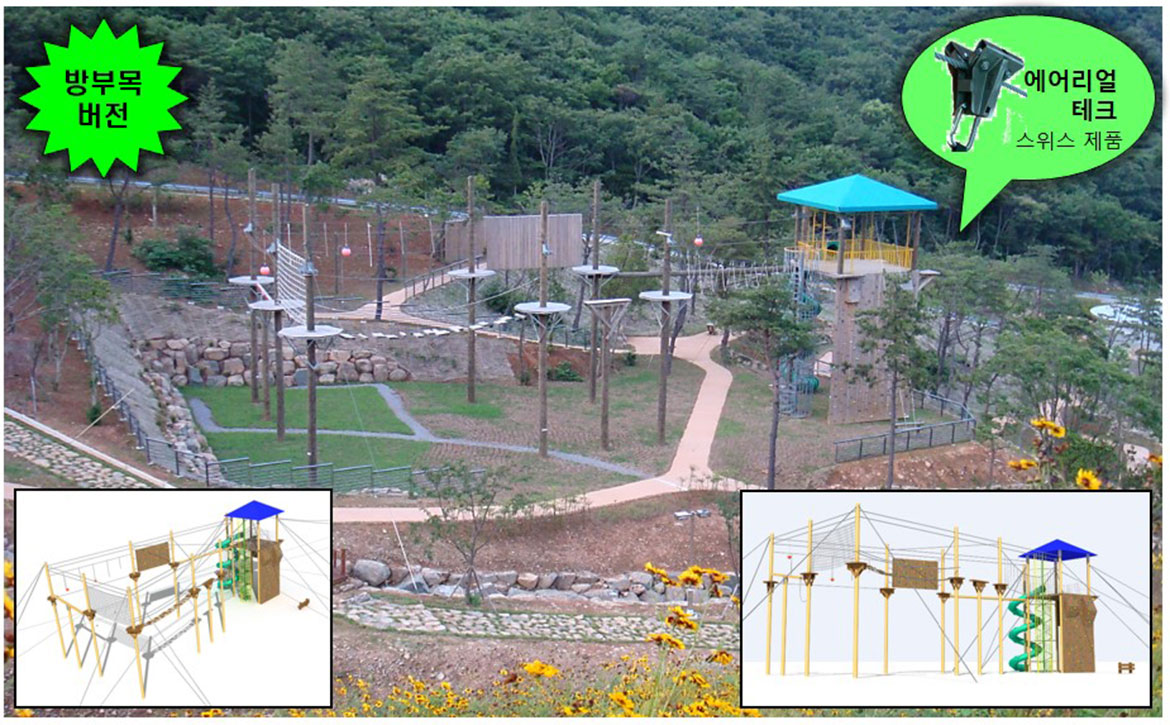

포레스트 어드벤처 연속 자동 안전확보 시스템

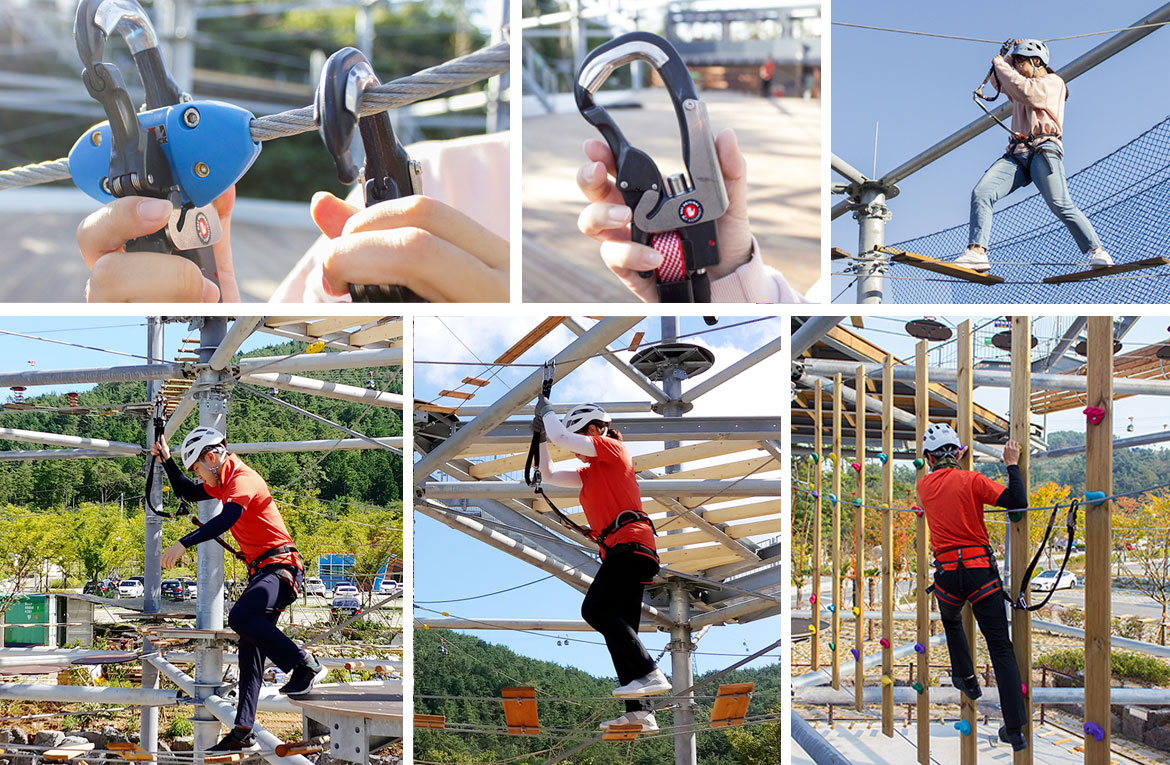

철골골조 연속 자동 빌레이 시스템 / 특허품목임
